行業難點

      萃取塔后的雙氧水含有少量TOC,為獲取合格的雙氧水產品，需配置一套離子交換樹脂裝置。若萃取塔后物料直接進入離子交換樹脂，較高含量的TOC影響離子交換樹脂裝置的使用周期和使用壽命，處理成本高。為此，安賜環保推出AFB系列纖維床相分離，去除雙氧水中的未溶解的有機物，降低雙氧水中的TOC,延長離子交換樹脂的使用周期和使用壽命，較低運行成本。

解決方案

      安賜環保根據實際的工業需求和所出現的問題，通過多年的自主研發和試驗開發，在雙氧水行業形成以下幾個應用點。

一、氫化工序

      采用內置式ACBW自動反沖洗過濾器，濾芯材質為金屬粉末燒結濾芯或陶瓷濾芯，采用n開一備一反沖的設計。二級過濾器和保安過濾器采用高精度的ＰＰ折疊芯式過濾器，攔截微量的極細催化劑顆粒。內置式ACBW自動反沖洗過濾器，過濾精度穩定，過濾效率高，過濾壓降低，反沖洗性能優異，可耐高溫和耐多種化學品的腐蝕，占地面積小，可連續工作而無需停機，適用于極端和惡劣的過濾條件，是一種穩定，高效的新型過濾設備。

二、氧化工序

      應用點一：氧化尾氣經過AFD碰撞型除霧器，去除其中顆粒直徑大于3um的液滴。

      應用點二：氧化尾氣經過等熵膨脹機或換熱器，降低尾氣溫度，從而降低重芳烴的飽和蒸汽壓，使氣態重芳烴變?yōu)橐簯B(tài)，進入AFD高效擴散型除霧器，分離后出口重芳烴含量接近其飽和蒸汽壓，從而最大程度回收芳烴，降低后續活性塔纖維的負荷。

      應用點三：經過除霧后的氧化尾氣再通過活性炭纖維吸附，吸附其飽和態的重芳烴，達到達標排放（≤100mg/m3），吸附飽和后的活性炭纖維通過蒸汽脫附，冷凝后分離回收。

      應用點四：在氧化塔設備頂部增加高效的絲網除霧器，有效攔截氣體中小液滴，降低尾氣中帶液量。

三、萃取工序

      應用點一：在萃取塔設備頂部增加高效的倍增纖維填料，防止氧化液中雙氧水的夾帶，降低后續后處理單元的壓力。

      應用點二：萃取液為含有芳烴的雙氧水，經過凈化塔后，采用AFB相分離器去除雙氧水中的芳烴，得到高品質的稀品雙氧水

      應用點三：強化設備利用高速旋轉所產生的離心力，使與填料接觸的液體獲得比地球重力加速度g高幾十乃至上千倍的加速度。雙氧水和萃取劑分別從各自進口進入強化設備后，在殼體內轉鼓的填料區混合接觸。高速旋轉的填料區是主要的混合、接觸區域，進入填料的液體被高速旋轉的填料撕成極薄的液膜、液絲和液滴，產生巨大的相接觸面積，使兩相得到均勻、充分的混合；同時形成的液膜、液絲和液滴的更新速率也會大大提高。微小的液體尺寸為相間傳質提供了巨大的相接觸面積，均勻、充分的混合促進了溶質的快速分散，這樣，在強化萃取設備的旋轉填料中，兩相的傳遞過程和微觀混合過程都得到了極大的強化，從而實現了高效的萃取。

四、后處理工序

       4.1 堿塔工藝

凈化塔中出來的芳烴，經過堿干燥塔后，會帶有堿液，可以采用AFBS相分離器去除堿液，減少中和用磷酸的用量和保護白土床。
       4.2 無堿塔工藝

 凈化塔中出來的芳烴，直接采用AFBS相分離器去除其中夾帶的雙氧水和水，在不引入其他離子的情況下，保護白土床，達到氫化單元進料要求，最終降低產品雙氧水中的離子含量，滿足雙氧水產品的一些高端應用，例如環己酮-己內酰胺行業。

總結：

       1. 流化床氫化工藝應用是目前雙氧水主流趨勢，ACBW自動反沖洗過濾器的使用可使反應液和催化劑粉體高效快速分離，提高裝置產能，減少副產物的產生。

       2. 氧化尾氣是連續排放的，含有芳烴類有機物，采用Anhorn AFD除霧器可回收90%以上的芳烴，減少重芳烴的損耗，降低環保壓力，減少下游活性炭纖維吸附裝置的負荷，延長吸附裝置正常運轉時間，減少活性炭纖維再生次數，節省蒸汽，達到節能減排作用。

       3. TOC含量是雙氧水品質的一個重要指標，Anhorn AFB相分離器以及Anhorn HIG-Extract和Anhorn AFB結合方案，提高萃取效率，將雙氧水中的機物分離至溶解度極限，延長濃縮工段設備清洗的周期，提高工業級產品品質，改善雙氧水的顏色，為企業帶來直接經濟效益。

       4. 工作液的循環再生是雙氧水生產中的一個重要工序，Anhorn AFBS相分離器為靜設備，無能耗，壓降小，能有效去除工作液中的水相，回收H2O2，防止循環工作液因H2O2濃度過高造成的危險，同時，取消了堿液干燥，延長活性氧化鋁使用周期，提高了雙氧水的品質。

項目概況

一、膨脹機前除霧器分離要求：

      1. 3um以上液滴去除率>95%;

      2. 分離前后壓差~500pa

二、膨脹機后除霧器分離要求

      1. 1um以上液滴去除率>95%;

      2. 分離前后壓差~5kpa

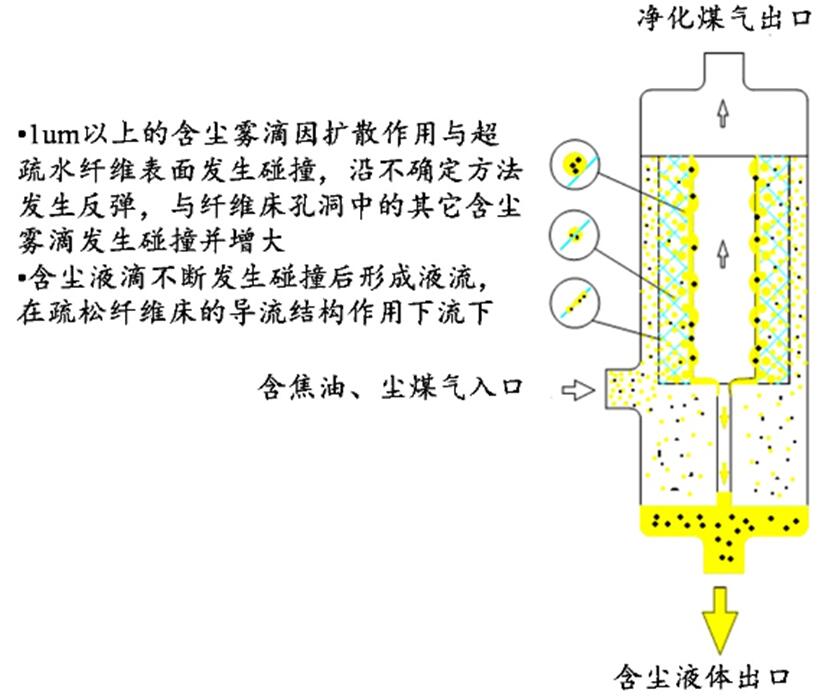

工作原理

       纖維除霧器的除霧機理如下：去除過程以碰撞、聚集、截留等為主，當酸霧粒徑更小時，布朗運動引起的擴散作用占主導地位；即氣體通過過濾元件時，周圍的氣體分子撞擊細小的酸霧顆粒，引起顆粒相對于纖維表面作不規則的擴散運動。

      單個纖維的效率很低，但過濾元件是由成千上萬個纖維組成，其總的除霧效率就相當高。
