行業難點

一、循環氨水
       循環氨水水量較大，目前一般采用沉降罐重力分離，為了有效分離出循環氨水內的焦油，需要保證足夠的停留時間，往往設計多個沉降罐，設備多、占地面積大。
二、剩余氨水
       剩余氨水中含有微量的焦油累物質，利用靜置分離或普通過濾都不能有效去除。剩余氨水中的微量焦油在蒸氨塔中被蒸出輕質組分，瀝青質則留在塔內，會造成塔的堵塞。

解決方案

一、循環氨水
       AFP板組相分離器的設計原理是基于淺池（沉降）原理，即利用油滴只需浮升較短距離就能到達板表面，通過與板表面碰撞，油滴發生聚結。特殊的板間距和板的長度使小液滴在板間停留足夠的時間以達到需要的液滴分離直徑，從而使它們可以提供最大分離效率和流通率。
       AFP相分離器具有：能極大的縮短傳統的靜置沉降時間、靜設備，無能耗、占地面積小，運行成本低、分離效率高等特點。
二、剩余氨水
       剩余氨水在操作壓力下進入AFBP相分離器進口管進入殼體內。物料在進口件及整流器的作用下，以層流狀態在設備筒體中流動。含微量焦油的剩余氨水通過疏松纖維床填料段，焦油小液滴吸附在纖維上并在纖維上聚結變大，增大到一定程度后脫離纖維填料段進入特殊板組段；焦油大液滴在特殊板組上進一步增大，并在淺池效應下，實現氨水和焦油的高效分離。
       經過沉降段后，焦油大液滴進入殼體的上、下小筒體形成連續液層，通過界面自動控制系統控制油水界面，保證油水界面穩定。焦油由焦油出口排出至焦油中間槽，分離后的氨水以一定流速由氨水出口排出至蒸氨系統。

項目概況

      1. 分離要求：出口氨水中粒徑30um以上的焦油含量為零或出口氨水中未溶解的焦油含量小于100ppm;

      2. 設備進出口壓差小于20kpa

工作原理

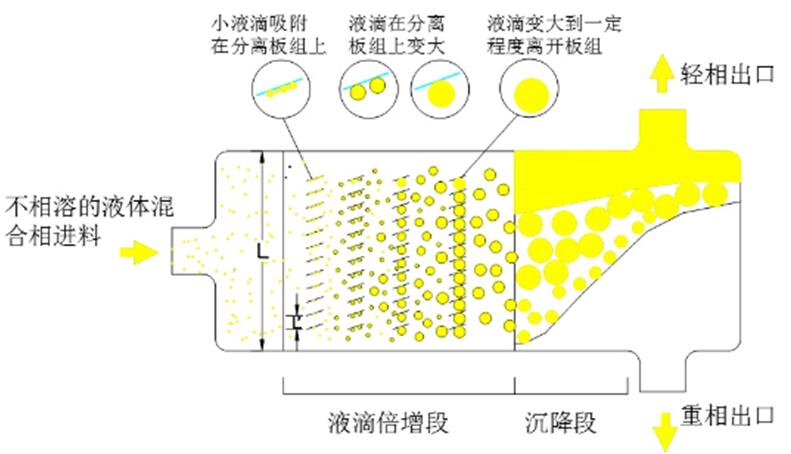

AFBP相分離器的設計原理是基于‘液滴倍增’和‘淺池沉降’原理。不相溶的液體混合相物料通過特殊設計的進口件進入相分離器殼體內部，此后經過整流器，流體以穩定的流速均勻的流向疏松纖維填料段，纖維捕捉小的液滴并將其聚凝成大液滴，此后大液體離開纖維層，在特殊板組段快速分離，進而形成穩定的兩相界面。
