行業難點

一、循環氨水
       循環氨水水量較大，目前一般采用沉降罐重力分離，為了有效分離出循環氨水內的焦油，需要保證足夠的停留時間，往往設計多個沉降罐，設備多、占地面積大。
二、剩余氨水
       剩余氨水中含有微量的焦油累物質，利用靜置分離或普通過濾都不能有效去除。剩余氨水中的微量焦油在蒸氨塔中被蒸出輕質組分，瀝青質則留在塔內，會造成塔的堵塞。

解決方案

一、循環氨水
       AFP板組相分離器的設計原理是基于淺池（沉降）原理，即利用油滴只需浮升較短距離就能到達板表面，通過與板表面碰撞，油滴發生聚結。特殊的板間距和板的長度使小液滴在板間停留足夠的時間以達到需要的液滴分離直徑，從而使它們可以提供最大分離效率和流通率。
       AFP相分離器具有：能極大的縮短傳統的靜置沉降時間、靜設備，無能耗、占地面積小，運行成本低、分離效率高等特點。
二、剩余氨水
       剩余氨水在操作壓力下進入AFBP相分離器進口管進入殼體內。物料在進口件及整流器的作用下，以層流狀態在設備筒體中流動。含微量焦油的剩余氨水通過疏松纖維床填料段，焦油小液滴吸附在纖維上并在纖維上聚結變大，增大到一定程度后脫離纖維填料段進入特殊板組段；焦油大液滴在特殊板組上進一步增大，并在淺池效應下，實現氨水和焦油的高效分離。
       經過沉降段后，焦油大液滴進入殼體的上、下小筒體形成連續液層，通過界面自動控制系統控制油水界面，保證油水界面穩定。焦油由焦油出口排出至焦油中間槽，分離后的氨水以一定流速由氨水出口排出至蒸氨系統。

項目概況

      1. 分離要求：40um以上的液滴去除率100%，氨水中焦油含量（未溶解）降至低于1500ppm；

      2.分離前后壓差<20KPa；

工作原理

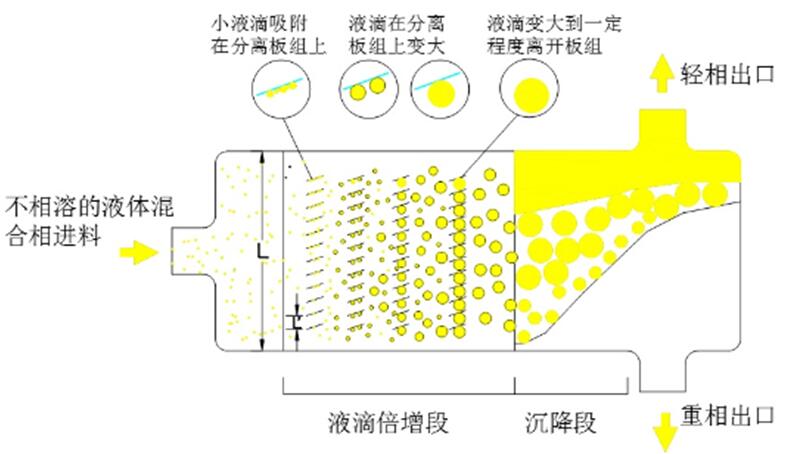

       AFP特殊板組相分離器是利用淺池沉降原理和液滴倍增原理，通過縮短分散相小液滴的上浮距離和利用材料的親油親水性能，從而使小液滴盡快上浮吸附在板上并倍增成大液滴，液滴達到一定粒徑時就從板上脫離，很快沉降到分離界面，同時固體顆粒（如果有）也會在斜板上沉積，滑落到設備底部，從底部排污口排出。只要兩種介質互不相溶，并且密度差大于2%，都可以進行有效的分離。
